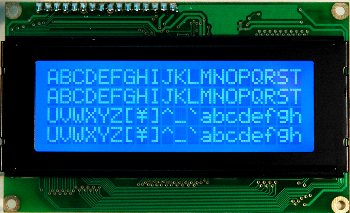

LCD Дисплей 20x4 (2004A белый текст на синем фоне​). Совместим с Arduino LCD библиотекой.

Совместимость по разъемам с HD44780, KS0066 и SED1278.

Для кириллицы можно указывать их коды в восьмеричной системе в соответствии с синтаксисом C/C++. Также можно использовать библиотеку Liquid Crystal Rus, которая позволяет непосредственно использовать русские символы в кодировке UTF-8 при выводе на дисплей.
Управление LCD модулем осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы. На плате есть переменный резистор, которым осуществляется регулировка контрастности дисплея.
4-битный интерфейс HD44780 для подключения дисплея к контроллерам имеет 16 контактов:

• Vss – общий GND;
• Vdd – питание;
• VO – настройка контрастности;
• RS – данные и команды;
• RW – чтение и запись;
• E (Enable) – включение;
• DB0 – DB7 линии данных;
• LEDA – анод подсветки;
• LEDK – катод подсветки.

Питание модуля осуществляется или от Arduino контроллера (другого микропроцессорного управляющего устройства), или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 5 вольт.
Схема подключения к Arduino и Физические характеристики LCD 2004 модуля графически представлены в дополнительных изображениях к описанию товара.

Характеристики:

жидкокристаллический дисплей;
подсветка синего цвета;
4-строки по 20 символов;
поддержка латиницы и кириллицы;
интерфейс HD44780 совместимый;
регулятор контрастности;
напряжение питания: 5В;
габариты: 98 х 60 х 14 мм;
размеры экрана: 76 х 25 мм;
вывод информации на экране: 70,4 х 20,8 мм;
вес: 73 г.
